Le poinçonnage chez Bourasseau Industrie
Le poinçonnage fait partie du cœur de métier de Bourasseau industrie depuis près de 40 ans. Notre atelier de découpe de tôles met en œuvre 2 poinçonneuses automatisées organisées autour du transtockeur automatisé.
Qu’est-ce que le poinçonnage
Le poinçonnage est réservé à la mise en œuvre de tôle dans le cadre d’une activité de tôlerie fine.
Le poinçonnage, à la différence de la découpe laser, consiste à perforer un matériau par cisaillage à l’aide d’un ensemble de poinçon et matrice de jeux différents. C’est le jeu utilisé entre le poinçon, au-dessus de la tôle, et la matrice, en-dessous de la tôle, qui permet le cisaillage de la tôle.
Nous utilisons différentes qualités de poinçons et matrices en fonction des découpes à réaliser.

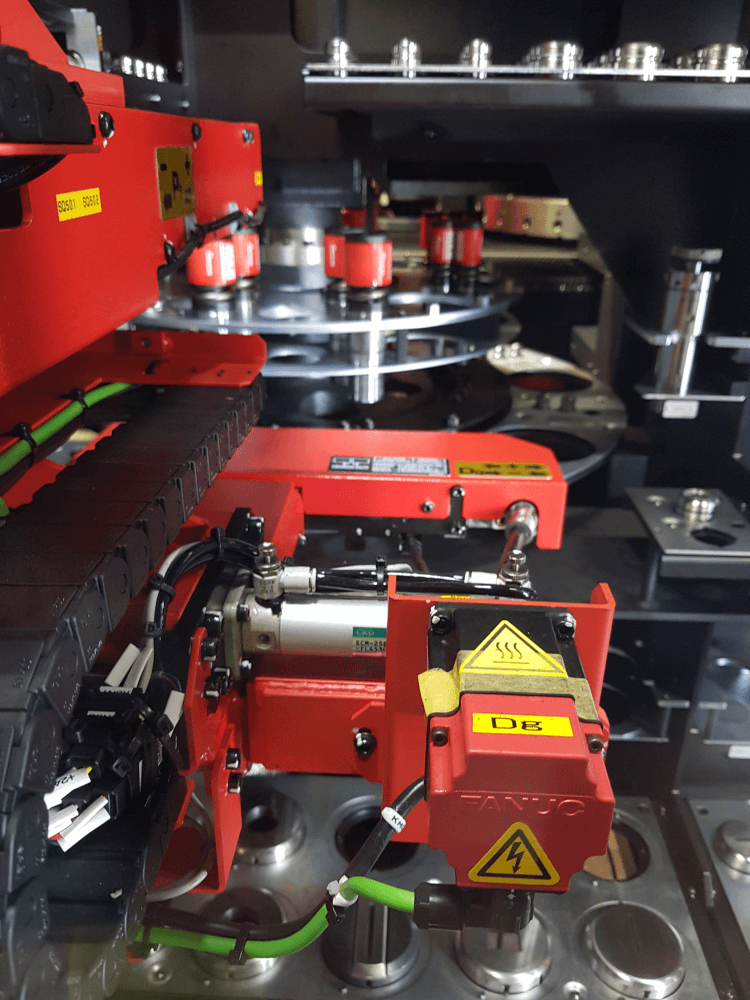

L’affutage des outillages de poinçonnage est réalisé en interne afin d’être autonome et réactif, et chaque outil est équipé d’un QR code qui nous permet de suivre son usure durant toute la durée de vie de celui-ci et de planifier les affutages en préventif. L’usure des outils dépend non seulement du nombre de coup de poinçons mais également de la matière utilisée. C’est pour cela que l’usure des outils est suivie directement par la poinçonneuse en fonction des tôles poinçonnées.
On peut considérer que le poinçonnage s’apparente à du cisaillage de tôle, mais la technique du poinçonnage peut se faire en bord de tôle comme en plein cœur de celle-ci grâce à la forme des machines qui peuvent être en arcade ou en col de cygne.
Les 4 méthodes de poinçonnage
Il existe quatre techniques de poinçonnage que nous pouvons pratiquer chez Bourasseau Industrie.
Le poinçonnage classique
Le poinçonnage classique consiste à enlever de la matière en réalisant des trous qui peuvent être de formes variées. Cette méthode peut, selon le matériau et son épaisseur laisser une bavure sur le bord de la découpe.
Le grignotage
Le grignotage est une technique qui consiste à découper un contour par de multiples coups de poinçon. Il permet une découpe rapide de la tôle sans déformation ni échauffement.
La découpe à la presse
La découpe à la presse permet une découpe des flans de tôle en utilisant des outils de formes spéciales.
L’emboutissage de formes
L’emboutissage permet de réaliser des pliages (ou emboutis) entre le poinçon et la matrice. D’une tôle plate on passe à une tôle pliée en 3 dimensions grâce à une déformation du matériau.
Les avantages du poinçonnage
Le poinçonnage possède de nombreux avantages par rapport aux autres techniques de découpes.
- De nombreuses formes sont possibles, des plus simples aux plus complexes.
- L’usinage est rapide car le formage est exécuté en même temps que l’opération de découpe.
- Le taraudage est effectué directement sur la tôle pendant la phase d’usinage.
- Le poinçonnage est économique car l’outillage a une durée de vie importante. Cet outillage nécessite cependant un entretien régulier ainsi qu’un affutage de qualité.
Quels sont les usages du poinçonnage ?
Le poinçonnage grâce à sa modularité, son adaptabilité et sa rapidité d’exécution peut avoir de multiples usages :
- Découpe rapide de tôle de faible épaisseur.
- Réalisation de crevés et pontets en une seule phase.
- Poinçonnage de grilles de trous dense avec des outils multiples.
- Réalisation de taraudages dans de la tôle de 1.5mm d’épaisseur sans insert ni soudure.
- Poinçonnage d’ouïes d’aérations (par exemple pour la ventilation d’armoire électrique)
Chez Bourasseau industrie, nous pouvons poinçonner des tôles de matériaux et d’épaisseurs variées :
| MATIERE | DIMENSION MAXIMUM | EPAISSEUR MAXIMUM |
|---|---|---|
| Aluminium | 1500 x 4000 mm | ≤ 4mm |
| Laiton | 1500 x 4000 mm | ≤ 4mm |
| Cuivre | 1500 x 4000 mm | ≤ 4mm |
| Acier | 1500 x 4000 mm | ≤ 4mm |
| Galvanisé | 1500 x 4000 mm | ≤ 4mm |
| Magnelis | 1500 x 4000 mm | ≤ 4mm |
| EZ | 1500 x 4000 mm | ≤ 4mm |
| Inox 304L | 1500 x 4000 mm | ≤ 4mm |
| Inox 316L | 1500 x 4000 mm | ≤ 4mm |
Le parc machines chez Bourasseau Industrie
Grâce à notre parc d’outils multiples permettant de poinçonner jusqu’à 15 découpes en un seul poinçonnage nous bénéficions d’une vraie rapidité d’exécution du poinçonnage. La rapidité du procédé de poinçonnage est renforcée grâce à notre parc d’outils multiples permettant de poinçonner jusqu’à 15 découpes en un seul coup de poinçonnage.
La volonté de Bourasseau est d’avoir toujours à l’esprit l’optimisation de sa production. C’est pourquoi nous entretenons un partenariat historique avec Amada Outillage pour garantir des délais de développement rapide concernant les outils de poinçonnage complexes.
Afin d’étendre nos capacités, nous faisons évoluer nous outils tous les ans. L’atelier dispose actuellement de deux poinçonneuses :

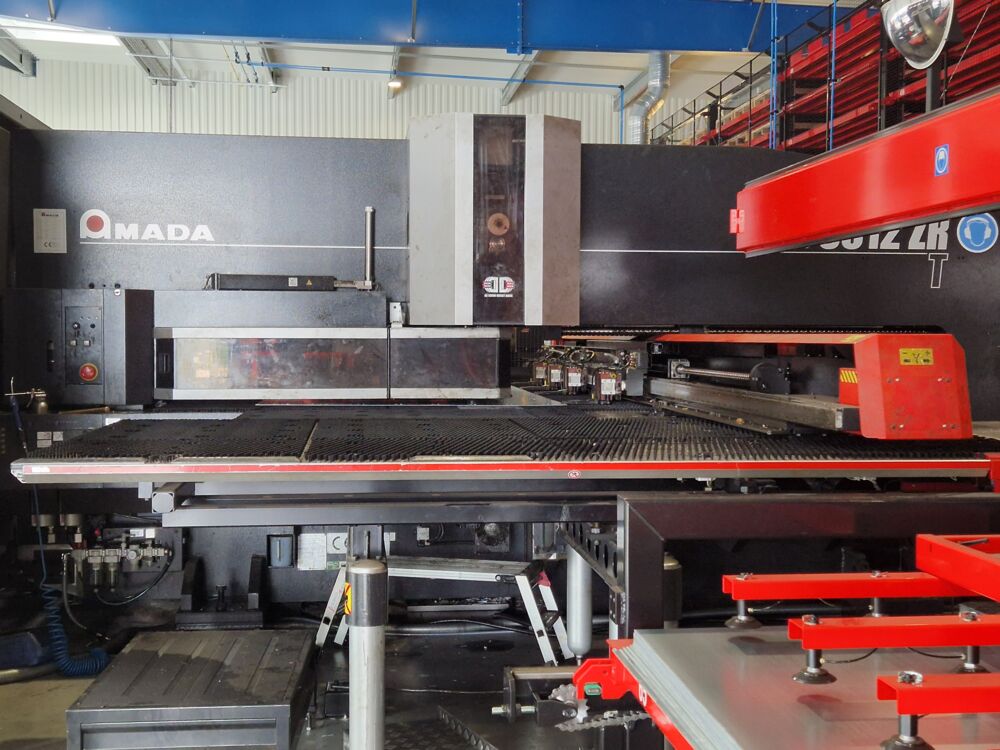

- Une poinçonneuse automatisée d’une capacité de 1500*4000mm

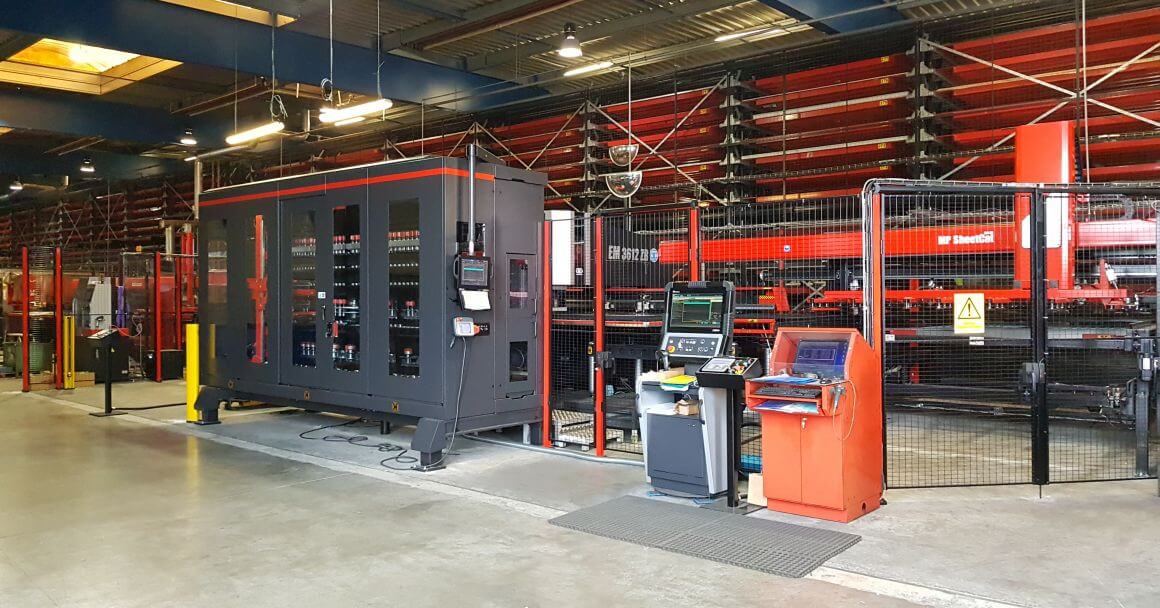

- Une poinçonneuse automatisée avec un magasin de 300 poinçons et 600 matrices d’une capacité de 1500*3000 reliée au transtockeur central de l’atelier.
Fort d’un large parc d’outils de poinçonnage (environs 450 poinçons et 1200 matrices) nous pouvons répondre au spectre complet du poinçonnage :
- Découpe
- Emboutissage
- Pliage
- Taraudage
- Extrusion
- Marquage
Notre particularité : un combiné poinçonnage/laser de 80 ml

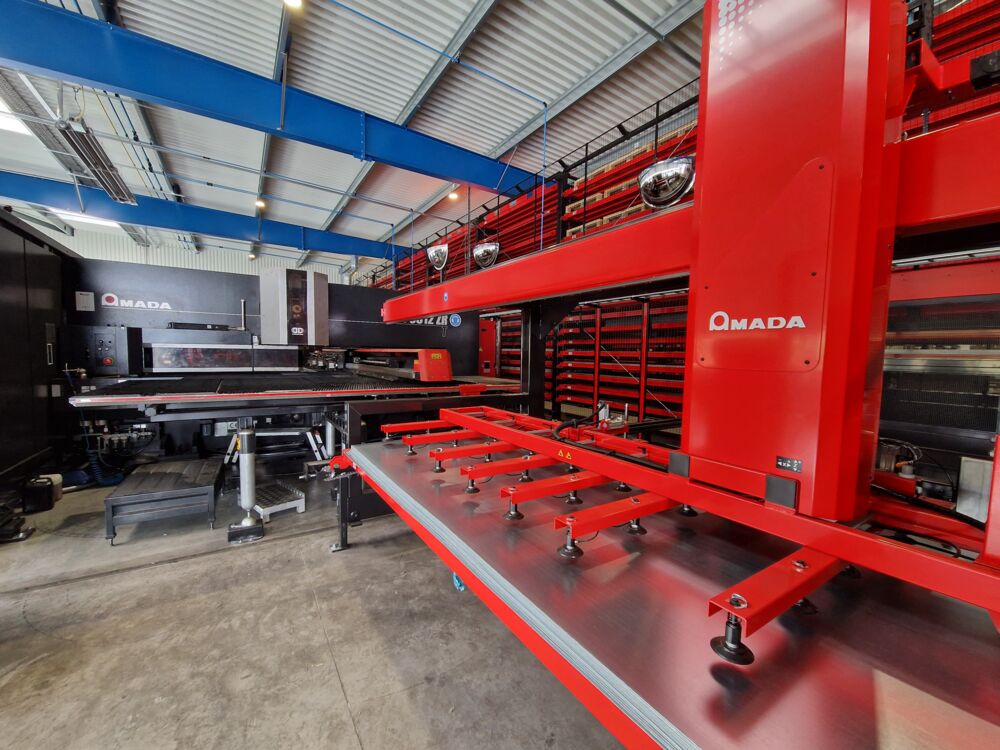

Notre atelier est articulé autour d’un transtockeur de 450 palettes. L’efficacité du transtockeur associé à l’automatisation de nos process de découpe laser et poinçonnage nous permettent de combiner poinçonnage et laser sur une même tôle sans aucune machine dédiée.
Nous intégrons dès les programmes de poinçonnage des repères de découpe que nos 2 lasers automatisés peuvent localiser et qui permettent ainsi la vérification de la position des tôles en pince afin de réaliser la découpe laser à la suite de la première phase d’usinage qu’est le poinçonnage. Pour ça, la première étape est la réalisation du poinçonnage puis les tôles sont retournées dans le transtockeur et sont finalement lancées sur une deuxième phase d’usinage pour réaliser la découpe laser.
